螺旋鋼管柱焊接_螺旋鋼管柱焊接規范

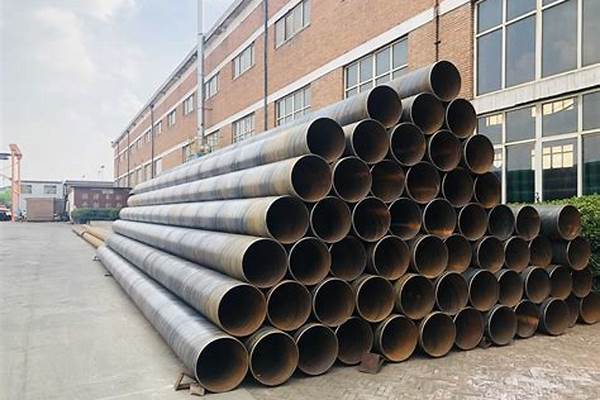

螺旋鋼管柱焊接的話題，我可以從不同的角度進行分析和討論，并提供相關的資訊和建議。

文章目錄列表:

1.鋼管柱對接焊接順序要求有哪些
2.直縫焊接不銹鋼管與螺旋焊接不銹鋼管的區別
3.螺旋焊管的檢驗工藝
4.什么是埋弧焊(SAW.螺旋鋼管

鋼管柱對接焊接順序要求有哪些

鋼管柱對接焊接順序要求如下圖所示：

鋼結構拼接相關規范要求：

一、《鋼結構工程施工質量驗收規范》

GB50205-2001?

8.2.1焊接H型鋼的翼緣板拼接縫和腹板拼接縫的間距不應小于200mm。翼緣板拼接長度不應小于2倍板寬，腹板拼接寬度不應小于300mm，長度不應小于600mm。

二、《鋼結構工程施工規范》

GB50755-2012?

9.2.1焊接H型鋼的翼緣板拼接縫和腹板拼接縫的間距，不宜小于200mm。翼緣板拼接長度不應小于600mm；腹板拼接寬度不應小于300mm，長度不應小于600mm。

直縫焊接不銹鋼管與螺旋焊接不銹鋼管的區別

1、材質一樣，用途不同，所以不存在誰好的問題。

2、螺旋焊接鋼管是指用鋼帶或鋼板彎曲變形為圓形、方形等形狀后再焊接成的、表面有接縫的鋼管。按焊接不同可分為電弧焊管、高頻或低頻電阻焊管、氣焊管、爐焊管、邦迪管等。按焊縫形狀可分為直縫焊管和螺旋焊管。電焊鋼管用于石油鉆采和機械 制造業等。爐焊管可用作水煤氣管等，大口徑直縫焊管用于高壓油氣輸送等；螺旋焊管用于油氣輸送、管樁、橋墩等。焊接鋼管比無縫鋼管成本低、生產效率高。

3、焊接鋼管是指用鋼帶或鋼板彎曲變形為圓形、方形等形狀后再焊接成的、表面有接縫的鋼管。 焊接鋼管采用的坯料是鋼板或帶鋼。

螺旋焊管的檢驗工藝

焊接工藝而言，螺旋焊管與直縫鋼管的焊接一致，但直縫焊管不可避免地會有很多的丁字焊縫，存在焊接缺陷的機率也大大提高，而且丁字焊縫處的焊接殘余應力較大，焊縫金屬往往處于三向應力狀態，增加了產生裂紋的可能性。

總有人問：螺旋焊接鋼管和焊接鋼管有什么不同呢？其實大可不必糾結于這個問題。螺旋焊接鋼管本身就是焊接鋼管的一種，只是在生產工藝上有些不同罷了。

具體說來，焊管按焊縫的形式分為直縫焊管和螺旋焊管。兩者一般使用范圍不一樣。一般DN350，會用螺旋鋼管，螺旋鋼管因為焊縫是螺旋的，故所承受液體的壓力會分布在管子各側，增強管子的強度。同時一般大管子直接用鋼板直焊卷起，需較大鋼板，大大增加了難度，故管徑較大的會使用螺旋管。至于哪個好，因為適用范圍不一致，不便比較。

螺旋鋼管(雙面埋弧螺旋焊管)是以帶鋼卷板為原材料,經常溫擠壓成型,以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管。另外還有一種就是卷焊鋼管，它是將鋼板卷筒后焊接，焊縫為豎直焊縫。

什么是埋弧焊(SAW.螺旋鋼管

原材料檢驗——校平檢驗——對接焊檢驗——成型檢驗——內焊檢驗——外焊檢驗——切管檢驗——超聲波檢驗——坡口檢驗——外形尺寸檢驗——X射線檢驗——水壓試驗——最終檢驗

為保證產品質量，制定了完善的質量計劃，現場工作程序以以及檢驗、試驗計劃。 本項目的防腐要求與國內其它項目相比有較大不同，其主要區別在于：

·內防腐材料國內一般采用水泥砂漿，本項目采用無毒環氧涂料(厚度0.4mm)。

·外防腐涂層電火花試驗電壓國內一般為3000伏，不超過5000伏，本項目為10千伏。針對要求，著重抓好二方面的工作：

·嚴格打砂工作程序以保證除銹質量，并在1小時內完成內外底漆的噴涂，這是保證防腐質量的根本。

·在制定防腐工藝時特別要求玻璃絲布浸透環氧煤瀝青涂劑，半機械滾纏，并對玻璃絲布由人工用滾筒推平的操作，以保證外涂層的均勻細密。

·內外防腐的管子，放在露天堆場達4個月檢驗，內涂層沒有**麻點等不良現象，外防腐層電火花試驗仍可達10千伏的要求。 下面，我把螺旋焊管與直縫焊管技術特性做一個簡單的比較：

·材料的冶金性能

直縫埋弧焊管是用鋼板生產的，而螺旋焊管是用熱軋卷板生產的。熱軋帶鋼機組軋制工藝具有一系列的優點，具有獲得生產優質管線鋼的冶金工藝能力。在輸出臺架上裝有水冷卻系統以加速冷卻，這就允許使用低合金成分來達到特殊的強度等級和低溫韌性，從而改進鋼材的可焊性。但這一系統在鋼板生產廠基本沒有。卷板的合金含量(碳當量)往往低于相似等級的鋼板，這也提高了螺旋焊管的可焊性。

更需要說明的是，由于螺旋焊管的卷板軋制方向不是垂直鋼管軸線方向(其夾解主要是看鋼管的螺旋角)，而直縫鋼管的鋼板軋制方向垂直于鋼管軸線方向，螺旋焊管材料的抗裂性能優于直縫鋼管。

·焊接工藝

從焊接工藝而言，螺旋焊管與直縫鋼管的焊接一致，但直縫焊管不可避免地會有很多的丁字焊縫，存在焊接缺陷的機率也大大提高，而且丁字焊縫處的焊接殘余應力較大，焊縫金屬往往處于三向應力狀態，增加了產生裂紋的可能性。

而且，埋弧焊的工藝規定，每條焊縫均應有引弧處和熄弧處，但每根直縫焊管在焊接環縫時，無法達到該條件，由此在熄弧處可能有較多的焊接缺陷。

·強度特點

管子在承受內壓時，一般來說在管壁上產生兩種主要應力，即徑向應力δY和軸向應力δX。焊縫處合成應力δ=δY(l/4sin2α+cos2α)1/2，α為螺旋焊管焊縫的螺旋角。

螺旋焊管焊縫的螺旋角一般為50-75度，螺旋焊縫處合成應力是直縫焊管主應力的60-85%。在相同工作壓力下，同一管徑的螺旋焊管比直縫焊管壁厚可減小。

特點可知：

A?螺旋焊管發生爆破時，由于焊縫所受正應力與合成應力比較小，爆破口一般不會起源于螺旋焊縫處，其安全性比直縫焊管高。

B.當螺旋焊縫附近存在與之相平行的缺陷時，由于螺旋焊縫受力較小，故其擴展的危險性不如直焊縫大。

C.由于徑向應力是存在于鋼管上的應力，所以焊縫處于垂直應力這一方向時承受載荷。即直縫承受的載荷，環向焊縫承受的載荷最小，螺旋縫介于二者之間。

·靜壓爆破強度

經有關對比試驗，驗證了螺旋焊管與直縫焊管的屈服壓力與爆破壓力實測值和理論值基本吻合，偏差接近。但無論是屈服壓力還是爆破壓力，螺旋焊管均低于直縫焊管。爆破試驗還顯示出螺旋焊管爆破口的環向變形率明顯大于直縫焊管。由此證實，螺旋焊管的塑性變形能力優于直縫焊管，爆破口一般只局限于一個螺距內，這是螺旋焊縫對裂口的擴展起了有力的約束作用所致。

·韌性和疲勞強度

管道發展的趨勢是大口徑、高強度。隨著鋼管直徑的加大、所用鋼級的提高，產生韌性斷裂尖穩擴展的趨勢越大。美國有關研究機構的試驗表明，螺旋焊管與直縫焊管雖然同為一個級別，但螺旋焊管具有較高的沖擊韌性。

輸送管線由于輸量的變化，在實際操作過程中，鋼管是承受隨機交變載荷的作用。了解鋼管的低循環疲勞強度，對判斷管線的使用壽命具有重要的使用性能。

按測定結果，螺旋焊管的疲勞強度與無縫管和電阻焊管相同，試驗的數據與無縫管和電阻管分布在同一區內，而比一般的埋弧直縫焊管要高。

·現場可焊性

現場的可焊性主要是由鋼管的材質和端口配合尺寸公差決定的。

考慮到鋼管安裝施工的要求，鋼管加工生產的連續性的和外形幾何尺寸的一致性尤為重要。

螺旋焊管的生產是基本上在同一工況條件下穩定的連續流程：而直縫焊管工序是分段的，包括整板/壓頭/預卷/點焊/焊接/精整/組對等多道工序過程。這是螺旋焊管生產區別于直縫焊管生產的重要特征。

穩定的生產工況非常便于焊接質量的控制和幾何尺寸的保證。由于螺旋焊管管型規整、焊縫均勻分布，相直縫焊管，螺旋鋼管有非常好的管口橢圓度和端面垂直度，保證了現場鋼管焊接組對時的組對精度。

·對輸送介質流動特性的影響

輸送管線中的壓降和管子的長度、流體粘滯系數、流體速度、流體阻力系數都成正比，而和管子的內徑成反比。而流體阻力系數既與雷諾數有關，又與管子內壁表面的粗糙度有關。經測定，管子內壁表面的粗糙度所起的影響要比局部隆起的面積(如螺旋形的焊縫或縱長的焊縫、甚至包括內環形焊縫)所起的影響大十倍。

·生產與管理

螺旋焊縫鋼管的生產能體現出優質高效的優勢。一臺螺旋焊管機組的生產量相當于5-8臺直縫焊管設備，如何使多臺卷管設備生產線都能夠達到同一標準，即按統一的生產工藝規范和質量保證體系生產使其能夠滿足焊接質量要求與管道制造等級將是一項繁重的工作。

多頭生產勢比增加工程管理與質量監督的工程量。多臺直縫卷管機組以以及相應的焊接設備，其操作人員的操作技能、質量意識、分布的點和控制程序的差異將帶來生產管理、計劃進度、檢查驗收、交付協調等方面的諸多困難，極易造成管理與協調上的忙亂和生產廠家與施工單位的質量推諉。

·質量保證

按照螺旋焊管生產標準的規定，螺旋焊縫鋼管的主要檢驗/控制項目包括：

外形尺寸：鋼管外徑、壁厚、橢圓度、彎曲度、管端垂直度、

長度外觀質量：焊縫余高、錯邊、鋼管表面、分層、夾雜、焊縫缺陷判定

化學成分

焊接接頭拉伸試驗

靜水壓試驗

酸蝕檢驗

無損檢驗

而直縫焊管沒有相應的生產標準。

一般螺旋焊管機組均采用在線連續檢驗方式來保證焊縫的的焊接質量，這是螺旋焊管生產區別于直縫焊管生產的另一重要特征。連續檢驗有利于焊接缺陷的監控、焊接質量的穩定、焊接等級的保證。

由于生產工藝的限制，直縫焊管極難實現連續不間斷檢驗。這將使焊接隱患與質量問題的出現機率增加，甚至影響將來管線運行的整體工作可靠性。

·生產資質

螺旋焊管生產廠家應持有國家頒發的工業產品生產許可證。許可證制度要求螺旋焊管的生產廠家應通過國家認定的權威檢定機構的審查考核，具備相應的生產手段、檢驗設備，質量保證體系運行良好有效，產品應符合國家標準的等級和質量規范的要求，經國家工業產品生產許可證辦公室確認后發證。所以螺旋焊管生產廠家均有較為完善的質量保證體系和質量控制的運作程序。

直縫焊管生產廠家沒有工業產品生產許可證的要求。

·價格分析

由于熱軋卷板的材質技術性能和生產技術工藝要求較高，故一方面國內符合標準的生產廠家比鋼板生產廠家要少，另一方面其生產工藝和品質等級決定其市場價位亦高于熱軋鋼板。這是螺旋焊管的市場售價高于直縫焊管的主要原因。鋼管銷售價格的組成，材料價格是主導甚至是決定性。

認真考察螺旋焊管與直縫焊管的價格差異，螺旋焊管的價位略高于直縫焊管是由于生產主材的價格差異所致。然而鋼管僅只是項目工程的一部份，若考慮到工程整體質量、項目造價等，螺旋焊管仍具有整體優勢。

定尺長度與價格

生產定尺長度管比一般來說長度管的成材率下降幅度較大，生產企業提出加價要求是合理的。加價幅度各企業不盡一致，一般為基價基礎上加價10%左右。定尺長度應在一般來說長度范圍內，是合同中要求的某一固定長度尺寸。但實際操作中都切出絕對定尺長度是不大可能的，標準中對定尺長度規定了允許的正偏差值。若標準中無倍尺長度偏差以以及切割余量規定時，應由供需雙方協商并在合同中注明。倍長尺度同定尺長度一樣，會給生產企業帶來成材率大幅度降低，生產企業提出加價是合理的，其加價幅度同定尺長度加價幅度基本相同。

等離子切割煙塵

等離子在切割工件過程中會產生大量的化金屬蒸氣、臭氧、氮氧化物煙塵，會嚴重污染周圍環境。解決煙塵問題的關鍵是如何把等離子煙塵全部吸入到除塵設備中，從而防止空氣污染。

而螺旋焊管等離子切割，除塵的難點是：

1、等離子槍的噴嘴在切割時空氣同時向兩個反方向吹出，從而使煙塵從螺旋鋼管的兩端冒出，而安裝在螺旋鋼管的一個方向的吸氣口是很難將煙塵很好回收。

2、吸入口外圍冷空氣從機器空隙外進入吸入口且風量很大，使螺旋鋼管內煙塵和冷空氣的總量大于除塵器吸入的有效風量，從而切割煙塵徹底吸收變得不可能完成。

3、由于切割部位距離除塵吸入口較遠，到達吸入口處的風力難以抽動煙塵。

為此，吸塵罩的設計原則是：

1、除塵器吸入的風量要大于等離子切割所產生的煙塵和管道內部空氣的總量，應該是在螺旋鋼管內部形成量的負壓腔，而且盡量不讓外界的空氣大量進入螺旋鋼管，才能有效地將煙塵吸進除塵器。

2、在螺旋鋼管切割點以后的位置將煙塵堵住，吸入口處盡量避免冷空氣進入螺旋鋼管內部，在螺旋鋼管內部空間形成一個負壓

將煙塵擋板安裝在螺旋鋼管內部隨行小車上并置于等離子槍切割點大約500mm處，在螺旋鋼管切斷后停留一下，達到將煙塵全部吸收。注意煙塵擋板需準確定位在切斷后的位置。此外為使支撐煙塵擋板的隨行小車與螺旋鋼管轉動相互吻合，必須讓隨行小車的走輪角度與內輥角度保持一致。

直徑大約800mm的大口徑螺旋焊管等離子切割，可以采用該;直徑小于800mm，管徑小煙塵不能從出管方向冒出，不必安裝內部擋板。但在成型器煙塵吸入口處，必須有遮擋冷空氣進入的外部擋板。

雙面埋弧焊螺旋鋼管

雙面埋弧焊直縫鋼管主要工藝流程說明：

a. 板探：鋼板進入生產線后，進行全板超聲波檢驗；

b. 銑邊：通過銑邊機對鋼板兩邊緣進行雙面銑削，使之達到要求的板寬、板邊平行度和坡口形狀；

c. 預彎邊：利用預彎機進行板邊預彎，使板邊具有符合要求的曲率；

d. 成型：在JCO成型機上將預彎后的鋼板的一半經過多次步進沖壓，壓成J形，再將鋼板的另一半同樣彎曲，壓成C形，最后形成開口的O形

e. 預焊：使成型后鋼管合縫并采用氣體保護焊（MAG）進行連續焊接；

f. 內焊：采用縱列多絲埋弧焊（最多可為四絲）在直縫鋼管內側進行焊接；

g. 外焊：采用縱列多絲埋弧焊在螺旋埋弧焊鋼管外側進行焊接；　　h.

超聲波檢驗Ⅰ：對螺旋鋼管內外焊縫以以及焊縫兩側母材進行100%的檢查；

i. X射線檢查Ⅰ：對內外焊縫進行100%的X射線工業電視檢查，采用圖象處理系統以保證探傷的靈敏度；

j. 擴徑：直縫鋼管全長進行擴徑以提高鋼管的尺寸精度，并改善鋼管內應力的分布狀態；

k. 水壓試驗：在水壓試驗機上對擴徑后的鋼管進行逐根檢驗以保證鋼管達到標準要求的試驗壓力，該機具有自動記錄和儲存功能；

l. 倒棱：將檢驗合格后的鋼管進行管端加工，達到要求的管端坡口尺寸；

m. 超聲波檢驗Ⅱ：再次逐根進行超聲波檢驗以檢查直縫焊鋼管在擴徑、水壓后可能產生的缺陷；

n. X射線檢查Ⅱ：對擴徑和水壓試驗后的鋼管進行X射線工業電視檢查和管端焊縫拍片；

o. 管端磁粉檢驗：進行此項檢查以發現管端缺陷；

p. 防腐和涂層：合格后的鋼管用戶要求進行防腐和涂層。

除了檢測項目外，API標準以以及其它相關標準和一些用戶的特殊要求，還需要對鋼板、鋼管進行有損檢驗和其它檢驗，其中包括進廠原材料理化性能的抽檢，100%的鋼板外觀檢查。

雙面埋弧焊鋼管的主要工藝技術特點

I. 鋼管成型過程中，鋼板變形均勻，殘余應力小，表面不產生劃傷。加工的鋼管在直徑和壁厚的鋼管尺寸規格范圍上，有更大的靈活性，尤其在生產高鋼級厚壁鋼管，特別是大口徑厚壁管方面具有其他工藝無法比擬的優勢，可滿足用戶在鋼管規格方面更多的要求；

Ⅱ. 采用先預焊后內外焊（精焊）的工藝，可在位置實現焊接，不易出現錯邊、焊偏和未焊透等缺陷，容易控制焊接質量；

Ⅲ. 進行整體機械擴徑，可有效地提高鋼管的尺寸精度，并改善鋼管內應力的分布狀態，從而避免由于應力腐蝕造成的破壞，同時有利于現場的焊接施工；

Ⅳ. 對鋼管進行9項100%的質量檢查，使鋼管生產的全過程均在有效的檢測、監控之下，有效地保證了埋弧焊鋼管產品質量；　　Ⅴ. 整條生產線的全部設備具備與計算機數據采集系統聯網的功能，實現數據即時傳輸，由控制室對生產過程中的技術參數和質量指標進行采質量
