鐵管規格尺寸表大全_鍍鋅鐵管規格尺寸表大全

很高興能夠參與這個鐵管規格尺寸表大全問題的解答工作。我將自己的知識和經驗，為每個問題提供準確而有用的回答，并盡量滿足大家的需求。

文章目錄列表:

1.無縫鋼管公稱直徑與外徑對照表？
2.4分6分8分管尺寸對照表

無縫鋼管公稱直徑與外徑對照表？

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

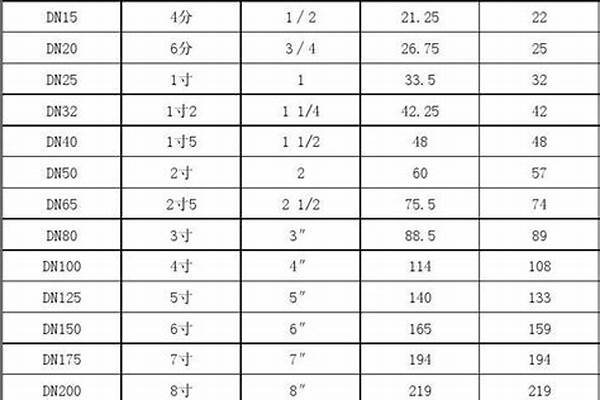

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

百度百科—公稱直徑

4分6分8分管尺寸對照表

國標鍍鋅管尺寸規格表如下：

1、DN15型號外徑為21.3mm。

2、DN20型號外徑為26.9mm。

3、DN25型號外徑為33.7mm。

4、DN32型號外徑42mm。

5、DN40型號外徑為48.3mm。

6、DN50型號外徑為60mm。

7、DN65型號外徑為76.1mm。

8、DN80型號外徑為88.9mm。

9、DN100型號外徑為114.3mm。

10、DN125型號外徑為140mm。

11、DN150型號外徑為168.3mm。

12、DN200型號外徑為219.1mm。

國標鍍鋅管的應用

熱鍍鋅鋼管經常使用于建筑、機械、煤礦、化工、電力、鐵道車輛、汽車工業、公路、橋梁、集裝箱、設施、農業機械、石油機械、探礦機械等制造工業。

鍍鋅鋼管表面有熱浸鍍或電鍍鋅層的焊接鋼管。鍍鋅可增加鋼管的抗腐蝕能力，延長使用壽命。鍍鋅管的用途很廣，除作輸水、煤氣、油等一般低壓力流體的管線管外，還用作石油工業特別是海洋油田的油井管、輸油管，化工焦化設備的油加熱器、冷凝冷卻器、煤餾洗油交換器用管，以以以及棧橋管樁、礦山坑道的支撐架用管等。

2、4、5、6、8分管，管徑分別是8、15、20、25mm。工程管徑對照表（常用）1英寸＝25.4毫米＝8英分

換算如下：1分＝1/8英寸＝DN6，2分＝1/4英寸＝DN8，3分＝3/8英寸＝DN10，4分＝1/2英寸＝DN15，6分＝3/4英寸＝DN20，8分＝1英寸＝DN25。

定義DN：用于管道系統元件的字母和數字組合的尺寸標識。它由字母DN和后跟無因次的整數數字組成.這個數字與端部連接件的孔徑或外徑（用mm表示）等特征尺寸直接相關。注1：除在相關標準中另有規定，字母DN后面的數字不代表測量值，也不能用于計算目的。

管子的直徑分類

用鋼板卷焊制成的筒體，其公稱直徑指的是內徑。若容器直徑較小，筒體可直接采用無縫鋼管。此時，公稱直徑指鋼管外徑。封頭的公稱直徑與筒體一致。

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108＊5表示，塑料管也用外徑表示。

如De63，其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

內容參考：百度百科-公稱直徑

好了，今天關于“鐵管規格尺寸表大全”的話題就講到這里了。希望大家能夠通過我的對“鐵管規格尺寸表大全”有更全面、深入的認識，并且能夠在今后的實踐中更好地運用所學知識。
