200焊接鋼管壁厚直徑

文章來源：http://m.cqqdyw.cn 發布時間：2024-06-06 11:39:12 瀏覽次數：20

200焊接鋼管壁厚/a_200焊接鋼管壁厚直徑

我非常愿意為大家解答關于200焊接鋼管壁厚/a的問題。這個問題集合包含了一些復雜而有趣的問題，我將盡力給出簡明扼要的答案，并提供進一步的閱讀材料供大家深入研究。

文章目錄列表:

1.鍍鋅鋼管DN20～200標準厚度
2.焊接鋼管壁厚的標準

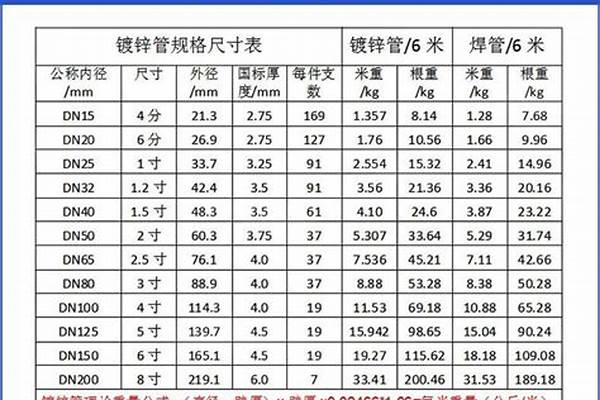

鍍鋅鋼管DN20～200標準厚度

鋼管型號 ? 國標厚度（mm）

1、DN20 ? 2.75

2、DN25 ? 3.25

3、DN32 ? 3.25

4、DN40 ? 3.5

5、DN50 ? 3.5

6、DN65 ? 3.75

7、DN80 ? 3.75

8、DN100 4.0

9、DN150 4.5

10、DN200 ? 5.5

擴展資料：

鍍鋅鋼管分為冷鍍鋅鋼管、熱鍍鋅鋼管，冷鍍鋅鋼管已被禁用，后者還被國家提倡暫時能使用。

六七十年代，國際上發達國家開始開發新型管材，并陸續禁用鍍鋅管。

中國建設部等四部委也發文明確從2000年起禁用鍍鋅管作為供水管，新建小區的冷水管已經很少使用鍍鋅管了，有些小區的熱水管使用的是鍍鋅管。熱鍍鋅鋼管在消防、電力和高速公路上有廣泛的應用。

參考資料：

鍍鋅技術要求——國家標準公開系統

焊接鋼管壁厚的標準

熱鍍鋅管，為提高鋼管的耐腐蝕性能，對一般鋼管進行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低，表面不是很光滑。

公稱壁厚：mm2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5；

系數：c1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

鋼材力學性能是保證鋼材最終使用性能(機械性能)的重要指標，它取決于鋼的化學成分和熱處理制度。在鋼管標準中，根據不同的使用要求，規定了拉伸性能(抗拉強度、屈服強度或屈服點、伸長率)以及硬度、韌性指標，還有用戶要求的高、低溫性能等。鍍鋅管鋼的牌號：Q215A；Q215B；Q235A；Q235B。

試驗壓力值/Mpa：D10.2-168.3mm為3Mpa；D177.8-323.9mm為5Mpa。

鍍鋅鋼管分冷鍍鋅管、熱鍍鋅管，前者已被禁用，后者還被國家提倡能用。

1、鍍鋅層的均勻性：鋼管試樣在硫酸銅溶液中連續浸漬5次不得變紅(鍍銅色)。

2、表面質量：鍍鋅鋼管的表面應有完整的鍍鋅層，不得有未鍍上的黑斑和氣泡存在，允許有不大的粗糙面和局部鋅瘤存在。

3、鍍鋅層重量：根據需方要求，鍍鋅鋼管可作鋅層重量測定，其平均值應不小于500g/平方米，其中任何試樣不得小于480g/平方米。

冷鍍鋅管：冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10-50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規的鍍鋅管生產廠家，為了保證質量，大多不采用電鍍鋅(冷鍍)。

采用標準是

輸送流體用無縫鋼管，GB/T

8163-2008

壁厚分：熱軋（擠壓）鋼管

S

壁厚

，直徑＞102mm

，壁厚≤0.05，

＞0.05~0.10,

＞0.10.

l冷拔（軋）

公稱壁厚：≤3，

＞3.

允許偏差不一樣，采用的壁厚不一樣，看規范P2.

檢驗規則

檢查和驗收，鋼管的檢查和驗收由供方質量技術監督部門進行。

組批規則

每批由同一牌號、同一爐號、同一規格數量不查過

1、外徑不大于76mm，并且壁厚不大于3mm，400根

2、外徑大于351mm

，50根

3、其他尺寸200根。

好了，今天關于“200焊接鋼管壁厚/a”的話題就講到這里了。希望大家能夠對“200焊接鋼管壁厚/a”有更深入的認識，并且從我的回答中得到一些幫助。
